UNPARALLELED LTD je eden vodilnih proizvajalcev in dobaviteljev integriranih linearnih vodil na Kitajskem. Z bogatimi izkušnjami vas toplo vabimo, da tukaj v naši tovarni kupite napredno integrirano linearno vodilo, izdelano na Kitajskem. Sprejemamo tudi naročila po meri.
Opis izdelka

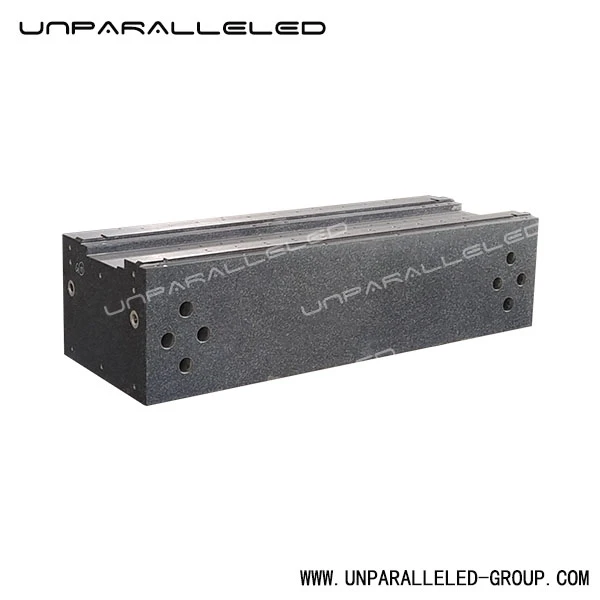

Ko se stabilnost sreča z natančnim gibanjem: UNPARALLELED® Granite Motion Base
Pri visoko{0}}natančni avtomatizaciji so vibracije, toplotni odmik in deformacije tihi ubijalci natančnosti. Zato se inovatorji v proizvodnji polprevodnikov, fotonike, vesolja in medicinskih naprav obrnejo na UNPARALLELED® -, vodilnega v svetu na področju projektiranih granitnih rešitev - za gibalne platforme, ki združujejo trdno-stabilnost s ponovljivostjo na mikronski-ravni.
Naša natančna granitna gibljiva podlaga z vgrajeno linearno vodilno tračnico ni samo temelj -, je multiplikator zmogljivosti. Strojno izdelana iz našega lastniškega črnega granita z visoko-gostoto (≈3100 kg/m³), ta platforma ponuja skoraj-ničelno toplotno raztezanje, vrhunsko blaženje in neprekosljivo dolgoročno-dimenzijsko stabilnost -, hkrati pa podpira gladko, natančno linearno gibanje prek tovarniško-nameščenega, vnaprej{-naravnanega vodila.
Pozabite na kompromise med togostjo in mobilnostjo. Z UNPARALLELELED® dobite oba - zasnovana po vaših natančnih specifikacijah.
Tehnične specifikacije
| Parameter | Specifikacija |
|---|---|
| Osnovni material | Črni granit UNPARALLELED® (gostota: ~3100 kg/m³) |
| Ravnost površine | ±0,5 μm nad 100 mm (razred 00 po DIN 876) |
| Koeficient toplotnega raztezanja | < 0.5 × 10⁻⁶ /°C |
| Zmogljivost dušenja | 5–10× višja od litega železa ali jekla |
| Linearna vodilna tirnica | Kaljeno jeklo, razred natančnosti brušenja (npr. združljivo s THK, HIWIN, NSK) |
| Integracija železnice | Podo-montirano,-razbremenjeno epoksidno lepljenje + mehansko sidranje |
| Montažne luknje | Luknje z navojem M6/M8 (na voljo so vzorci po meri) |
| Standardne velikosti | 300×150×50 mm do 2000×600×150 mm |
| Prilagajanje | Celotna storitev CAD{0}}na-dele: dolžina, vzorec lukenj, vrsta tirnice, površinska obdelava |
| Certifikati | ISO 9001, ISO 14001, CE, popolna kalibracija sledljiva do NIST/PTB |
Vsaka enota je podvržena laserskemu interferometričnemu testiranju ravnosti in ima certifikat o skladnosti.
nadzor kakovosti
Zakaj izbrati ta podstavek Granite Motion?
- Neprimerljiva stabilnost: Naravna kristalna struktura granita zagotavlja odlično dušenje vibracij -, ki je ključnega pomena za procese v nanometrskem-razmerju.
- Toplotna odpornost: s skoraj-ničelnim razteznim koeficientom vaš sistem ostane umerjen kljub temperaturnim nihanjem.
- Brezhibna integracija tirnice: naš lastniški postopek lepljenja zagotavlja, da tirnica ni dvignjena, zvita ali obremenjena - tudi pri dinamičnih obremenitvah.
- Dolgoročna-vrednost: za razliko od litega železa granit ne rjavi, se zvija ali zahteva pogosto ponovno umerjanje.
- Združljivost s čistimi prostori: Ne{0}}porozna, ne-magnetna in-brez delcev - idealna za polprevodniška in medicinska okolja.
- Prilagodljivost-po-naročilu: od izdelave prototipov do množične proizvodnje podpiramo vse zahteve glede velikosti, tirnice ali vmesnika.
Primeri-uporabe v resničnem svetu
Razporejeno v:
✅ Orodja za pregled in meroslovje polprevodniških rezin
✅ Laserski razrez in označevanje sistemskih podstavkov
✅ Stopnje optične poravnave za sestavljanje teleskopa in lidarja
✅ Industrijski CT skenerji-visoke ločljivosti
✅ Natančna robotika in platforme za izbiranje-in-postavljanje
Pridobite:
- Zmanjšan čas nedelovanja sistema zahvaljujoč stabilnemu delovanju-brez vzdrževanja
- Večja ponovljivost meritev zaradi minimalnega toplotnega in mehanskega odmika
- Hitrejša integracija s predhodno poravnano tirnico in standardizirano montažo
- Razširljivost-prihodnosti z modularno zasnovo in prilagajanjem
potrdila
pogosta vprašanja
V: Ali lahko določim znamko ali model linearne tirnice?
O: Da. Integriramo tirnice proizvajalcev THK, HIWIN, NSK, Bosch Rexroth ali vašega želenega dobavitelja - ali dobavimo granitno podlago samo za vašo lastno namestitev tirnic.
V: Kako je tirnica pritrjena na granit?
O: Uporaba dvojnega-metodnega pristopa: visoka-trdnost, nizko-krčenje epoksi + mehanski zatiči ali reže. To preprečuje razslojevanje pri termičnih ciklih ali udarnih obremenitvah.
V: Kakšen je dobavni rok za velikosti po meri?
O: Standardne velikosti so odposlane v 7–10 dneh. Konfiguracije po meri običajno trajajo 2–3 tedne, odvisno od kompleksnosti.
V: Ali je to primerno za navpično ali nadzemno montažo?
O: Da - z ustrezno ojačitvijo in montažo. Naša inženirska ekipa lahko na zahtevo zagotovi FEA analizo.
V: Ali ponujate površinsko strganje ali oljne utore?
O: Medtem ko granit ne zahteva mazanja z oljem, lahko dodamo kanale po meri, vdolbine ali senzorske žepe, kot je potrebno za vašo aplikacijo.
Zakaj sodelovati z UNPARALLELELED®?
Ker natančnost ni naključna - je zasnovana.
Z 20+ mednarodnimi patenti, 4 naprednimi brusilnimi centri NanTec in sodelovanjem z institucijami, kot sta Univerza Tsinghua in KTH Royal Institute of Technology, standardov ne izpolnjujemo le -, temveč jih postavljamo.
Naše stranke - vključno s Samsungom, GE Healthcare in vodilnimi evropskimi integratorji avtomatizacije - se zanašajo na nas, ker ko neuspeh ni možnost, tudi kompromis ni.
