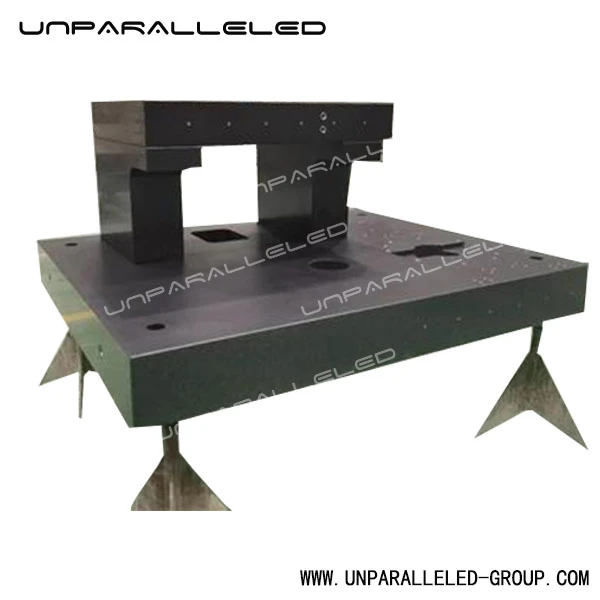

Granitna linearna vodilna podlaga

UNPARALLELED LTD je eden vodilnih proizvajalcev in dobaviteljev granitnih linearnih vodil na Kitajskem. Z bogatimi izkušnjami vas toplo vabimo, da tukaj v naši tovarni kupite napredno linearno vodilo iz granita, izdelano na Kitajskem. Sprejemamo tudi naročila po meri.

UNPARALLELED Group linearna granitna-osnova za pritrditev vodil je v celoti oblikovana iz-drobnozrnatega-črnega granita z visoko{1}}gostoto. S sprejetjem dvojne obdelave za lajšanje napetosti naravnega staranja in termičnega staranja popolnoma odpravi notranje strukturne napetosti in se izogne ​​dolgotrajnim-deformacijam. Zgornja površina je natančno prekrita z namenskimi referenčnimi trakovi za pritrditev vodil, opremljenimi s pred-vdelanimi navojnimi vložki iz nerjavečega jekla, ki omogočajo neposredno namestitev jeklenih linearnih vodil brez dodatnih kovinskih izravnalnih plošč, kar zagotavlja visoko merilno natančnost in odlično zmogljivost prileganja. Izdelek, obdelan v delavnici s konstantno-temperaturo in-brez prahu, ima nizek toplotni raztezek, visoko togost in vrhunsko zmogljivost dušenja tresljajev, kar učinkovito rešuje napake tradicionalnih kovinskih podlag, kot so toplotna deformacija, povratna napetost in izravnava tresljajev. Na voljo so prilagojene ne-standardne dimenzije, referenčne strukture, položaji lukenj in votle strukture. Široko se uporablja pri pregledu polprevodnikov, optičnem vizualnem zaznavanju, laserski mikro-obdelavi in ​​natančni opremi za avtomatsko linearno gibanje, ki zagotavlja stabilno in visoko{14}}natančno merilo uspešnosti sestavljanja za visoko{15}}hitrostne in visoko{16}}frekvenčne izmenično natančne sisteme gibanja.

Kot visoko natančna montažna podlaga za jeklena linearna vodila, UNPARALLELED granitna montažna osnova za linearna vodila odlikuje visoka togost, nizka deformacija in odlična zmogljivost blaženja. Široko se uporablja v različni opremi za natančno gibanje:

Oprema za pregledovanje polprevodnikov: pregledovanje videza rezin in naprave za testiranje AOI čipov, primerne za delovne pogoje v čistih prostorih.

Oprema za pregledovanje optičnega vida: testiranje strojnega vida in visokonatančne stopnje poravnave za zagotavljanje stabilnega izmeničnega gibanja pri visoki hitrosti.

Oprema za lasersko obdelavo: Lasersko mikrorezovanje, lasersko označevanje in laserski stroji za neposredno pisanje, ki zmanjšujejo napake pri obdelavi, ki jih povzroča tresenje gibanja.

Natančna oprema za avtomatizacijo: visoko natančno doziranje, prevleka s perovskitom in avtomatske montažne platforme za pozicioniranje na mikronski ravni.

Meroslovni in znanstveno-raziskovalni instrumenti: Laboratorijske natančne preskusne mize in eksperimentalne naprave za univerze in meroslovne inštitute, ki zagotavljajo stabilne referenčne točke gibanja.

NEPRIMALNA granitna montažna osnova za linearna vodila je visoko natančna referenčna komponenta. Pravilno vzdrževanje ohranja prvotno natančnost skozi dolgo življenjsko dobo.

Okoljske zahteve: Mesto naj bo suho in brez prahu, izogibajte se kislinam, alkalijam in jedkim snovem. Izogibajte se neposrednemu pretoku vročine ali hladnega zraka, da čim bolj zmanjšate odstopanje natančnosti zaradi toplote. Zaželeno je okolje čistega prostora s konstantno temperaturo.

Čiščenje površine: granitne referenčne trakove nežno obrišite s krpo, ki ne pušča vlaken, namočeno v brezvodni etanol. Ne praskajte s trdimi orodji, kot so jeklene krtače ali rezila. Preprečite udarce na referenčne trakove za namestitev vodil, da se izognete krušenju in luknjam.

Navodila za montažo: Pri nameščanju jeklenih linearnih vodil vijake privijte navzkrižno z določenim navorom. Udarjanje s kladivom je prepovedano, da se prepreči mikrodeformacija, ki jo povzroči montažna napetost. Prvotnih podpornih položajev ne spreminjajte samovoljno.

Zaščita pred prahom in vlago: pokrijte granitne referenčne površine s filmom, odpornim proti prahu, med dolgotrajno zaustavitvijo. Preprečite dolgotrajno zadrževanje tekočine na površini granita, da se izognete mikrodeformaciji zaradi absorpcije vode.

Periodični pregled: Redno preverjajte luknje za vstavke in referenčne trakove glede poškodb ter ponovno preverite ravnost podlage. V primeru odstopanja od natančnosti ne brusite ali lepite površin sami; se obrnite na proizvajalca za pregled in oceno.

Ravnanje in skladiščenje: Za transport uporabite prilagodljiva dvižna orodja. Vlečenje in nalaganje v eni točki sta prepovedana. Shranjujte z večtočkovnimi vodoravnimi podporami; nagibanje in zlaganje ni dovoljeno.

Granitne linearne montažne podlage UNPARALLELED Group so popolnoma nadzorovane v skladu s sistemom vodenja kakovosti ISO. Drobnozrnate črne granitne surovine z visoko gostoto so skrbno pregledane, surovci z razpokami ali vmesnimi plastmi pa so zavrnjeni. Surovi surovci so podvrženi dvojnemu razbremenitvi napetosti, vključno z naravnim staranjem in termičnim staranjem, da se sprostijo preostale notranje napetosti.

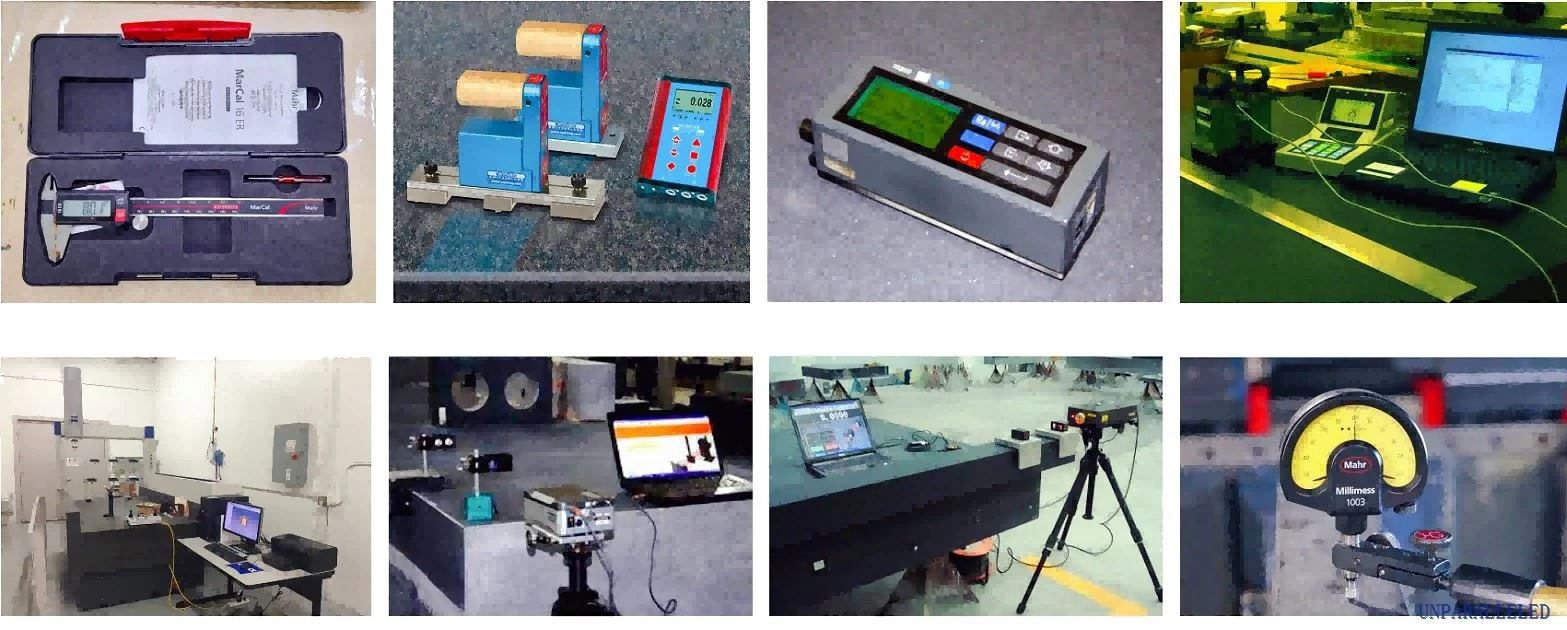

Ključni postopki obdelave se izvajajo v delavnicah s konstantno temperaturo in brez prahu. Nanoprecizno prekrivanje je uporabljeno na referenčnih trakovih za namestitev vodil. Vsaka enota je podvržena popolnemu pregledu dimenzij in geometrijskih toleranc z laserskim interferometrom, granitnim kvadratnim ravnilom in visoko natančnim merilnikom nivoja. Rezultati testov so sledljivi do laboratorija, akreditiranega pri CNAS, in so skladni z mednarodnimi in domačimi meroslovnimi standardi DIN, ASME, JIS in GB.

Inšpekcijska poročila so zagotovljena ob dostavi. Stroga embalaža in zaščita pri dviganju preprečujeta deformacije zaradi obremenitev med transportom. Nudimo tehnično predprodajno komunikacijo, posodobitev napredka proizvodnje in izvirno objavo testnih podatkov. Tehnično svetovanje, ocena in poprodajna podpora so na voljo za napake, povezane z materialom in procesom, pod običajnimi pogoji delovanja.
