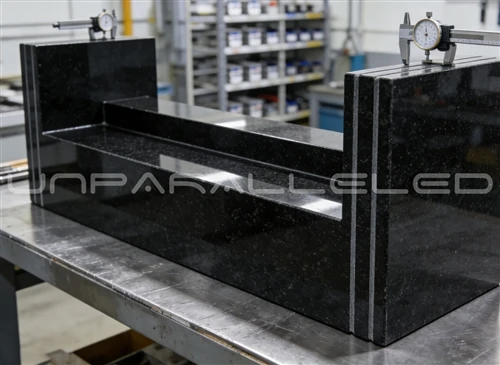

Velike granitne podlage so široko uporabljene v zračnih nosilnih ploščadih z dolgim potovanjem, opremi za optično pregledovanje velikih površin in obsežnih meroslovnih instrumentih. Ko se dimenzije obdelovanca povečujejo, se množijo mikrodeformacije, ki jih povzročajo lastna teža, vpenjalna napetost, toplota ob obdelavi in napake zaradi staranja materiala. Podatki o lokalnih inšpekcijskih pregledih lahko pokažejo sprejemljive rezultate, vendar je celoten obdelovanec podvržen zvijanju in popačenju na mikronski ravni, kar vodi do poslabšane ravnosti vodilne tirnice in nedosledne natančnosti prečnega razpona po montaži. Takšne latentne mikrodeformacije je težko zajeti s konvencionalnim enotočkovnim testiranjem in predstavljajo velik izziv za proizvodnjo velikih granitnih komponent. Skupina UNPARALLELED na podlagi praktičnih izkušenj s številnimi projekti granitnih podstavkov debeline 1‑6 metrov izdela strategije nadzora mikrodeformacij, ki zajemajo predhodno obdelavo surovcev, vpenjalna orodja, sheme obdelave, upravljanje toplotnega okolja in kompenzacijo pregledov.
1. Predobdelava surovcev: Odpravite kumulativno preostalo napetost v velikih surovcih
Veliki granitni surovci kopičijo znatne notranje napetosti med kamnolomom, rezanjem in grobim žaganjem. Večji volumen prinaša večjo akumulacijo stresa. Če se pošlje neposredno na končno obdelavo, sprostitev napetosti po odstranitvi materiala povzroči zvijanje v mikronskem merilu.
Kratkotrajno staranje ne more razbremeniti globoko zasidranega stresa v velikih surovcih. UNPARALLELED uporablja večstopenjsko odstranjevanje materiala in dolgotrajni ciklični proces staranja. Ko groba strojna obdelava odstrani večino surovin, se surovci prenesejo v delavnice s konstantno temperaturo za dolgotrajno statično skladiščenje s cikličnimi toplotnimi motnjami, da se zadostno sprosti notranja napetost. Polfino brušenje se začne šele, ko se dimenzije stabilizirajo. Strogo prazno presejanje izključuje material z neenakomerno teksturo ali subtilnimi vmesnimi plastmi za zmanjšanje tveganja deformacije iz vira. Za vsako serijo so na voljo popolna poročila o fizičnih lastnostih.
2. Fleksibilna podporna orodja: Izogibajte se prisilni deformaciji zaradi togega vpenjanja
Številni proizvajalci še vedno uporabljajo trdno vpenjanje s togo ploščo za velika granitna podnožja. Prekomerni lokalni pritisk zaradi togih sponk povzroči tlačno deformacijo na krhkem togem granitu. Ko se vpenjala sprostijo, povratna napetost popači obdelovance in uniči natančnost končne površine.
Pri obdelovancih velikih dimenzij se težko enotočkovno vpenjanje opusti v korist porazdeljenih fleksibilnih podpornih orodij. Več enakomerno razporejenih nosilcev drži spodnjo površino, da razprši lastno težo in prepreči delno vzmetenje. Bočni omejevalni bloki služijo samo za pozicioniranje brez vpenjalne sile, da se zmanjša zunanji stres, ki ga povzroči vpenjanje. Upogibanje lastne teže je ovrednoteno v fazi načrtovanja orodja, da bi se izognili lastni mikrodeformaciji, ki jo povzroči vzmetenje na srednjem območju.
3. Odstranjevanje večplastnega materiala: preprečite deformacijo, ki jo sproži nenadna sprememba napetosti
Prekomerna globina brušenja z enim prehodom ustvarja napetost pri površinski obdelavi in akumulirano toploto pri brušenju, kar ima za posledico lokalno raztezanje-krčenje in odbojno popačenje po obdelavi.
Izvedena je progresivna strategija večplastnega brušenja: grobo brušenje odstrani maso, polfino brušenje zmanjša globino reza, končno brušenje pa dodatno zmanjša odstranjevanje materiala, da se postopoma sprosti napetost površinske plasti. Izmenična obdelava na sprednji in zadnji strani preprečuje neravnovesje napetosti, ki ga povzroči enostransko odstranjevanje materiala, in preprečuje enostransko upogibanje. Luknje, grezila in vgrajeni tulci so dokončani pred celotnim končnim brušenjem, da se odpravijo deformacijske motnje zaradi kasnejšega lokalnega odstranjevanja materiala.
4. Obdelovalno okolje s konstantno temperaturo: Zadušite termično povzročeno mikrodeformacijo
Tudi z nizkim koeficientom toplotnega raztezanja, granit velike velikosti povzroči opazne kumulativne deformacije pri majhnih temperaturnih razlikah zaradi velike celotne dolžine. Dnevna nihanja temperature v delavnici in lokalizirana toplota brušenja ustvarjajo temperaturne gradiente in zvijanje.
UNPARALLELED izvaja končno obdelavo obsežnih komponent v delavnicah s konstantno temperaturo in nadzorovanim temperaturnim nihanjem. Optimizirano hlajenje zmanjša prenos toplote v obdelovance. Deli so pred brušenjem in pregledom popolnoma termično izenačeni, da se odpravijo napačni odčitki točnosti in toplotne deformacije, ki jih povzroča neskladje med notranjo in zunanjo temperaturo.
5. Cikli sprostitve in ponovnega testiranja: Vnaprej izpostavite morebitno odbojno deformacijo
Pri obdelovancih velikih dimenzij je popolna odprava odboja težka. Neposredna dobava po strojni obdelavi bo povzročila zamik natančnosti, saj se preostale napetosti postopoma sprostijo po statičnem skladiščenju.
UNPARALLELED uporablja potek dela "obdelava-sprostitev-sprostitev-ponovni pregled-kompenzacija-brušenje". Po polkončni obdelavi se obdelovanci odstranijo iz orodja in prosto postavijo na referenčne ploščadi, da se sprosti napetost vpenjanja in obdelave. Ponovno se izmerijo skupna ravnost in geometrijske tolerance. Manjše odbojno popačenje se popravlja z iterativnim brušenjem z nizko kompenzacijo zalog. Tveganja deformacij se rešujejo interno in ne prenašajo na stranke.
6. Večtočkovni pregled celotnega področja: zaznajte celotno popačenje z lokalnimi kvalificiranimi odčitki
Pri redkem vzorčenju zlahka zgrešijo globalni zasuk in zvijanje z dolgim razponom. Ravnost majhnega območja lahko preide, medtem ko na velikih razdaljah obstaja upogibanje na mikronski ravni.
Oprema za inšpekcijo z velikimi gibi je nameščena za gosto večtočkovno vzorčenje po celotni površini obdelovanca, da se ocenijo splošni trendi deformacij namesto samo zmogljivosti na lokalnem območju. Vsi kontrolni instrumenti imajo CNAS-sledljive kalibracijske certifikate. Poročila o inšpekcijskih pregledih so dobavljena skupaj z osnovami za referenco strank med celotno montažo stroja.
7. Tranzitna zaščita: preprečite sekundarno deformacijo zaradi lastne teže in zunanje sile
Tudi popolno dokončane velike podlage lahko med dvigovanjem, transportom in pakiranjem utrpijo sekundarne mikrodeformacije zaradi nepravilne postavitve podpore in upogibanja lastne teže.
Uporabljeno je transportno orodje po meri. Podporne točke so razporejene po načelih mehanske porazdelitve, da se prepreči obremenitev na eni točki ali obešanje z dolgim razponom. Deformacija po prejemu od stranke ostane skladna s tovarniško testiranim statusom.
Zmogljivosti dostave
UNPARALLELED ima certifikate ISO9001, ISO14001, ISO45001, CE ter več kot sto patentov in blagovnih znamk. Celovita proizvodna zmogljivost za velike granitne komponente omogoča po meri izdelano bazno proizvodnjo z dolgim potovanjem z 2-tedenskim dobavnim rokom. Dobavljamo stabilne granitne referenčne rešitve za svetovne proizvajalce v industriji polprevodnikov, optičnih pregledov in natančnega meroslovja.
Povzetek
Mikrodeformacije velikih granitnih podstavkov redko izvirajo zgolj iz napak surovin; nastane zaradi superpozicije slepe preostale napetosti, deformacije zaradi vpenjanja, toplote pri obdelavi in upogiba zaradi lastne teže. Popoln postopek, ki zajema dolgotrajno staranje surovcev, fleksibilno orodje brez tlaka, večplastno brušenje, proizvodnjo pri konstantni temperaturi, cikle kompenzacije statične sprostitve in pregled celotnega območja, učinkovito omejuje deformacijo obdelovanca na mikronski ravni znotraj tolerančnih pasov.
